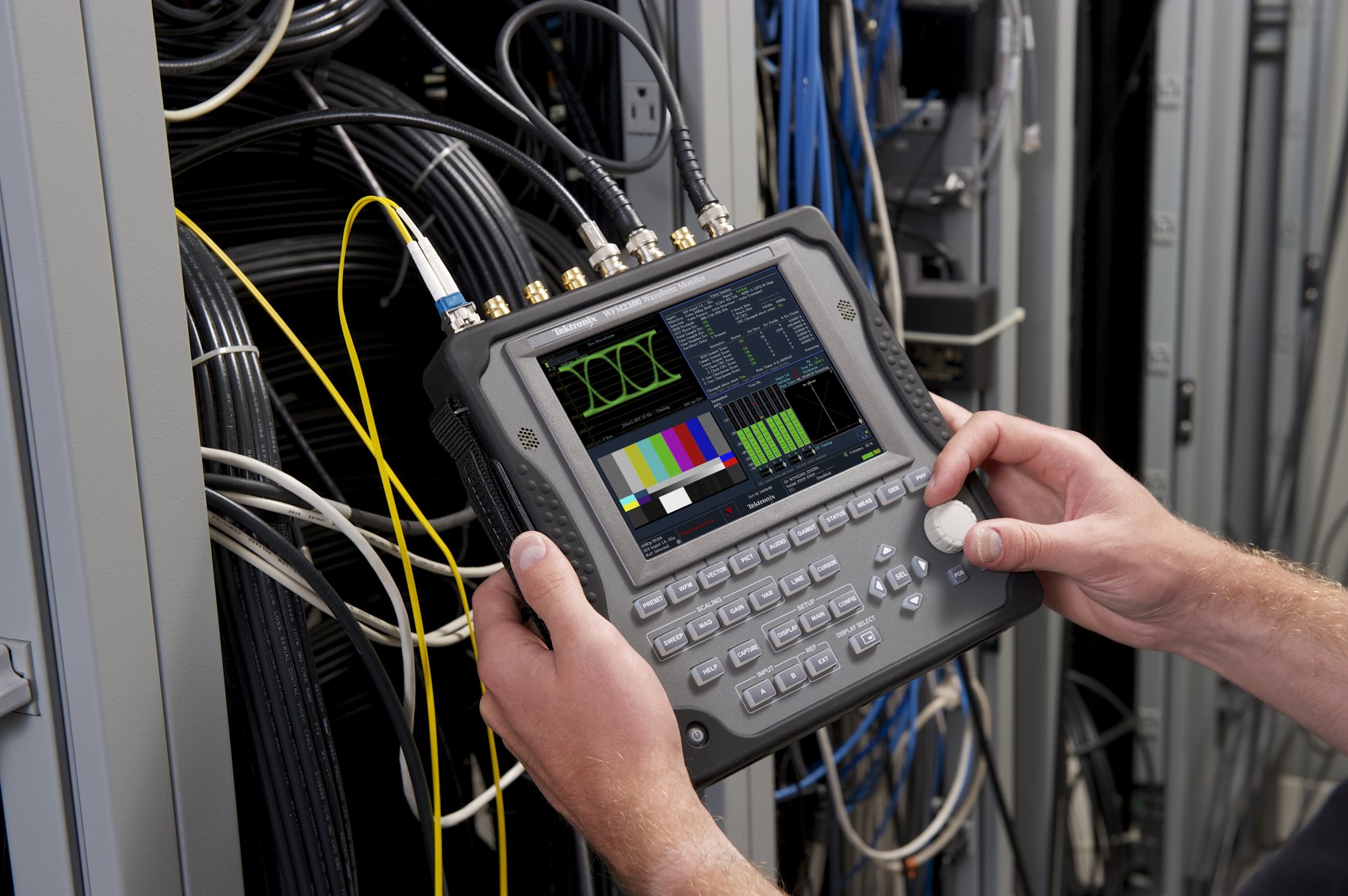

Портативный монитор видеосигналов WFM2300, наряду со всеми функциональными возможностями монитора WFM2200A, имеет функцию измерения сигнала SDI на физическом уровне. WFM2300 – это идеальный прибор для настройки видеосистемы и ее технического обслуживания. Он имеет встроенный дисплей со светодиодной подсветкой, обладающий высокой яркостью и низким энергопотреблением, и может использоваться в виде удобного портативного прибора небольших размеров. Этот многофункциональный прибор может работать с внутренней батареей или питаться от внешнего источника.
Возможности и преимущества
Портативный прибор – идеальное решение для настройки, измерения и диагностики оборудования при внестудийном видеопроизводстве. Он обеспечивает:
-
измерение параметров глазковой диаграммы сигнала SDI, переданного по коаксиальному кабелю, включая измерение амплитуды, времени нарастания, спада и выброса в пределах глазка, и запатентованное Tektronix окно отображения джиттера.
-
работу от внутренней сменной аккумуляторной батареи. Внешнее зарядное устройство и запасную аккумуляторную батарею можно приобрести по заказу.
-
оптические вход и выход SDI, совместимые с оптоволоконной системой передачи SMPTE297 (опция SFP)
-
имитацию коаксиального кабеля / циклический тест для проверки предельных параметров этого кабеля для обеспечения безопасной работы оборудования.
Один вход SDI и один вход MULTI для сигналов нескольких стандартов и форматов. Вход MULTI может быть сконфигурирован как вход SDI, AES или LTC.Dual Link SDI поддерживается с помощью входа A и входа Multi, для которого выбран стандарт SDI.
Возможность обновления конфигурации для поддержки сигналов стандарта 3G-SDI (уровень A и уровень B) (опция 3G).
Генератор следующих тестовых телевизионных сигналов: 100%/75%/SMPTE (EG1, EG432-1, RP219) Color Bars, 0%/50%/100% Flat field, 5/10 Step Staircase, Multiburst, Y Multiburst, Checkerboard, Clean Aperture, Convergence, Pluge and Luma Reference, Production Aperture, SMPTE 303M Color Reference, ChromaDuMonde, Pathological сигнал (для поддержки генерации сигналов формата 3G-SDI требуется опция 3G)
Возможность исчерпывающего мониторинга до 16 вложенных каналов звука AES/EBU
Окно многоканального объемного звука и окно с фигурами Лиссажу
Измеритель уровня громкости (опция LOUD)
Измерение максимального уровня и контроль метаданных Dolby (Option DBE)
Измеритель защитного интервала Dolby E с заданными пользователями предельными значениями (опция DBE)
Генератор тестовых тональных аудио сигналов, выдающий встроенный звук и звук AES
Возможность отображения формы внешнего опорного сигнала и сигнала линейного временного кода (LTC) для ускорения диагностики проблем в системе синхронизации и распределения временных интервалов
Запатентованные Telestream ромбовидный и клиновидный дисплеи для мониторинга соответствия цветового диапазона
Расширенные функции мониторинга данных позволяют оперативно решать сложные проблемы надежности и качества контента (опция DATA)
Одновременный контроль скрытых субтитров стандарта CEA708/608, телетекста и субтитров стандарта OP47 (опция DATA)
Распознавание и декодирование дополнительных данных (ANC) в сигнале SDI, включая AFD, WSS, Video Index, TSID, V-Chip, Broadcast Flag/CGMS-A, VITC, LTC и ANC TC.
Функция ANC Data Inspector и экран анализа данных в сигнале SDI помогают устранять проблемы, связанные с дополнительными данными (ANC) и данными в сигнале SDI.
