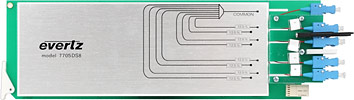

7705DS-4 & 7705DS-8
Оптические 4-8 канальные сплиттеры
Особенности:
• разделение одного оптического входного сигнала на 4 или 8 выходных;
• широкий диапазон применения 1270-1610 нм;
• пассивный сплиттер для различных скоростей передачи;
• имеется возможность "горячей" замены модуля без переключений оптических кабелей;
• поддержка одномодовых кабелей;
• применяется для оптических коннекторов типа SC, ST и FC.
Спецификации
Оптический вход/выход
Разъем: розетка SC/PC, SC/PC, ST/PC или FC/PC
Рабочий диапазон: от 1270 до 1610 нм
Внутренние потери:
7705DS-4 7дБ типично (< 8,5 дБ макс.)
7705DS-4 10дБ типично (< 11 дБ макс.)
Неравномерность АЧХ в полосе пропускания канала
7705DS-4 < 2,5 дБ
7705DS-8 < 0,9 дБ
Направленность:
7705DS-4 > 50 дБ
7705DS-8 > 55 дБ
Физические параметры:
Количество слотов, занимаемых модулями:
7705DS-4 1
7705DS-8 2
Оптическоий кабель 9 мкм, одномодовый
Устанавливаются в корпуса: 7707FR-C, 7701FR, S770FR, 350FR.
Более подробно см. в документе: http://www.evertz.com/products/catalogue/7705DS.pdf
