Особенности
• прямого и обратного направления действия в диапазоне 1270 нм - 1610 нм;
• применяется для 4-, 8-, 12-, 16-канальных систем;
• пассивная конструкция;
• имеется возможность "горячей" замены модуля без переключений оптических кабелей;
• низкие внутренние потери;
• высокая оптическая развязка между каналами;
• применяется для оптических разъемом типа SC, ST и FC.
Применение
• многоканальная передача сигналов видео, аудио, данных и контроля по оптическим системам с ограниченной полосой применения;
• позволяет сократить стоимость эксплуатации за счет снижения расходов на аренду оптических волокон;
• необходимы при расширении студий и увеличения оборудования;

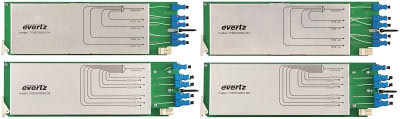

Основные обозначения модулей
Обозначение | Параметры | Количество занимаемых слотов |
7705CWDM-M4 | 4 канала, CWDM мультиплексор (1510нм-1570нм) | 1 |
7705CWDM-D4 | 4 канала, CWDM демультиплексор (1510нм-1570нм) | 1 |
7705CWDM-M8 | 8 каналов, CWDM мультиплексор (1470нм-1610нм) | 2 |
7705CWDM-D8 | 8 каналов, CWDM демультиплексор (1470нм-1610нм) | 2 |
7705CWDM-M4 и 7705CWDM-M8LB |
12 каналов, CWDM мультиплексор (1270нм-1570нм) | 3 |
7705CWDM-D4 и 7705CWDM-D8LB |
12 каналов, CWDM демультиплексор (1270нм-1570нм) | 3 |
7705CWDM-M8 и 7705CWDM-M8LB |
16 каналов, CWDM мультиплексор (1270нм-1610нм) | 4 |
7705CWDM-D8 и 7705CWDM-D8LB |
16 каналов, CWDM демультиплексор (1270нм-1610нм) | 4 |
Спецификации
Оптический вход/выход
Разъем: Розетка SC/PC, ST/PC или FC/PC
Рабочие длины волн:
7705CWDM-4 1510-1570 нм
7705CWDM-8 1470-1610нм
7705CWDM-8LB 1270-1450нм
Расстояние между каналами: 20 нм
Полоса пропускания на уровне 0,5 дБ: > 13 нм
Неравномерность АЧХ
в полосе пропускания канала: < 1,5 дБ
Развязка между соседними каналами: > 30 дБ
Направленность: > 50 дБ
Обратное отражение: > 45 дБ
Внутренние потери:
7705СWDM-4 < 2,5 дБ
7705СWDM-8 < 3,5 дБ
7705СWDM-8LB < 5,5 дБ
7705СWDM-8LB Expansion Port < 3,5 дБ
7705CWDM-4
и 7705CWDM-8LB < 6,0 дБ (1270-1570 нм)
7705CWDM-8
и 7705CWDM-8LB < 5,5 дБ (1270-1450 нм)
< 7,0 дБ (1470-1610 нм)
Оптический кабель: 9 мкм внутр.жила/ 125 мкм внешн.оплетка
Устанавливаются в корпуса: 7707FR-C, 7701FR, S770FR, 350FR.
Более подробно см. в документе: http://www.evertz.com/products/catalogue/7705CWDM.pdf:
